Русско-скандинавское градусное измерение

Русско-Скандинавское градусное измерение – это цепь триангуляции, которая состоит из 258 треугольников с 265 геодезическими пунктами, 10 базисами и 13 основными астрономическими пунктами. Геодезические и астрономические наблюдения, измерение базисных линий, заложения пунктов на местности проходили с 1816 по 1855 год. Полевые работы на разных сегментах дуги проводились руководителями измерений Василием Струве, Карлом Теннером, Кристофером Ханстеном и Нильсом Зеландером, а также их подчинёнными. Познакомимся с методами наблюдения углов и измерения базисов, использовавшимися инструментами и способами заложения пунктов на местности на разных сегментах (частях) Дуги.

Методы измерений

Триангуляция. Базис. Базисная сеть расширения

Триангуляция – один из методов создания геодезических сетей путем построения рядов, примыкающих друг к другу треугольников и определением положения их вершин (триангуляционных пунктов), закреплённых на местности. В каждом треугольнике измеряют все 3 горизонтальных угла, и одну из его сторон (базисная сторона или базис).

Рис. 1. Схема триангуляции

Триангуляционный пункт состоит из центра пункта и внешнего знака. Центр пункта – закреплённая в земле конструкция, являющаяся носителем координат, над которой устанавливается внешний знак (сигнал, пирамида, тур). Зачастую сигналы и пирамиды имеют площадку для установки инструмента и визирную цель, которая служит для наведения инструментов на пункт с соседних точек.

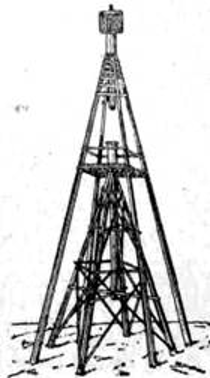

Рис. 2. Триангуляционный пункт

До изобретения метода триангуляции, измерения фигуры Земли были затруднительными и неточными, так как приходилось измерять непосредственно длину линии от начала до конца ненадёжными способами – длинными связанными тросами, временем прохождения каравана и т.п. Использование метода триангуляции и совершенствование геодезических инструментов позволило значительно повысить качество измерений, так как для определения больших расстояний методом триангуляции основную роль играет точное измерение углов в треугольнике и коротких базисных линий (базисов) с последующим вычислением по результатам измерений сторон треугольников цепи триангуляции.

При производстве градусных измерений построение длинной триангуляционной цепи (ряда треугольников) осуществляется вдоль меридиана или параллели.

В градусных измерениях переход от базиса (базисной линии) к основным треугольникам Дуги, происходит постепенно, через базисные сети расширения. Во всей Дуге было измерено 10 базисов для 10 базисных сетей расширения.

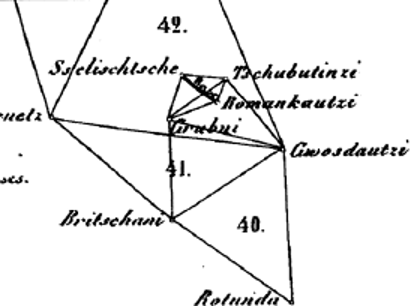

Рис. 3. Базис и базисная сеть в сегменте Дуги меридиана

В триангуляции кроме горизонтальных углов на пунктах измеряются также и вертикальные углы. Измерение вертикальных углов выполняется для определения высот пунктов методом тригонометрического нивелирования с целью определения поправок за рельеф и последующего приведения всей цепи триангуляции к уровню моря.

Астрономические наблюдения

При помощи астрономических наблюдений, по звёздам, с помощью специальных инструментов, мы имеем возможность определить астрономическую широту точки стояния и азимут точки наблюдения. К таким специальным инструментам относятся: пассажный инструмент, меридианный круг, вертикальный круг или универсальный инструмент. Также в наблюдениях участвуют часы (хронометр). Пассажные инструменты выставляются на опорные столбы или штативы так, чтобы их оси вращения находились в направлении меридиана или перпендикулярно ему (в плоскости первого вертикала). Иногда для наблюдения выставляется несколько инструментов в разных плоскостях. Суть астрономических определений заключается в измерении угла при прохождении небесного тела (звезды) через вертикальную плоскость меридиана или первого вертикала с одновременной засечкой времени по часам.

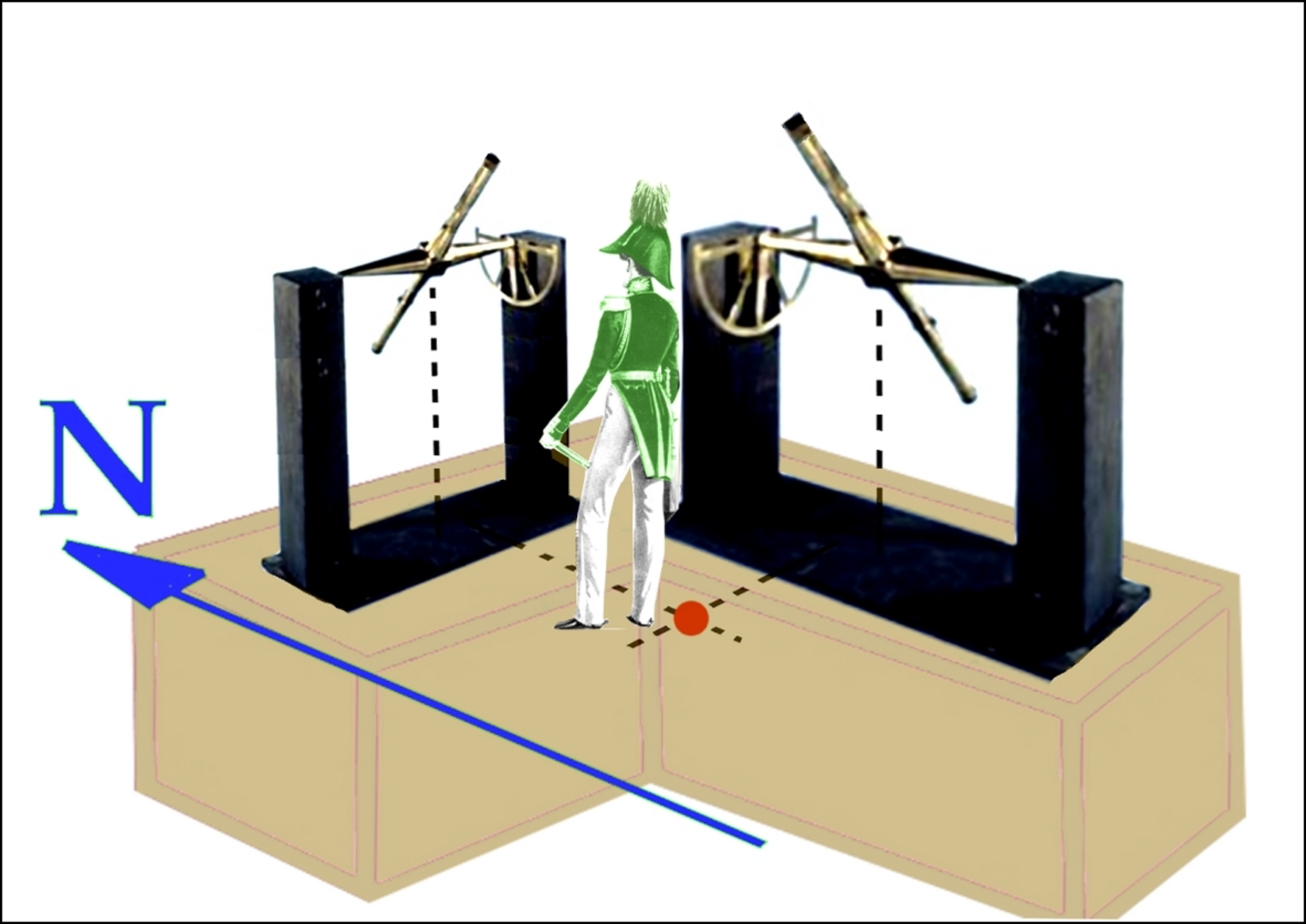

Рис. 4. Реконструкция наблюдений на астрономическом пункте при помощи двух пассажных инструментов

В градусном измерении Дуги меридиана пункты, на которых проходили астрономические определения широты и азимута, совмещались с пунктами триангуляции, в результате чего создавались астрономо-геодезические, или основные пункты. Цепь триангуляции Русско-Скандинавской дуги меридиана включала в себя 13 основных пунктов, которые делили всю Дугу на 12 частных дуг (сегментов цепи). По измеренным треугольникам цепи, заключённым между двумя соседними основными пунктами, вычислялась длина геодезической линии и азимут с одного пункта на другой. По этим двум параметрам рассчитывалась длина соответствующей частной дуги, лежащей на главном меридиане исследования, проходящем через Дерпт (26°43' в.д.). По значениям амплитуды и длины частной дуги вычислялась длина одного градуса меридиана.

a) История вопроса.

Мысль измерить дугу меридиана в западных губерниях России принадлежит Жозефу Делилю, главному астроному Санкт-Петербургской Академии наук, который уже первой половине XYIII столетия обратил внимание на удобство, представляемое западными губерниями Российской империи, через которые проходит меридиан Санкт-Петербурга, для измерения большой дуги меридиана, длина которой, по его мнению, могла доходить от 22 до 23°.

Фото 1. Жозеф-Николя Делиль

Фото 2. Бернгард Август Линденау

Делиль начал свои работы в 1737 году измерением основания между Дубнами на острове Ретузари и Петергофом по льду Финского залива. Основание это имело длину 13,5 верст (14,4 километра) и было измерено с помощью деревянных шестов. В 1739 г. основание было измерено посредством треугольников с несколькими вблизи лежащими точками и на этом работы остановились. Другой проект измерения меридианной дуги в России (в Лапландии) был предложен в 1814 г. директором Зебергской обсерватории Линденау, который этим измерением предлагал устранить несогласия в результатах Лапландских измерений, выполненных Мопертюи и Сванбергом. Линденау предлагал, чтобы все наблюдения производились инструментами работы Рейхенбаха (Мюнхен), а князь Волконский настаивал на заказе инструментов в Санкт-Петербурге. Это и явилось причиной отказа от проекта.

b) Балтийский сегмент. От Мякипяллюса до Якобштадта

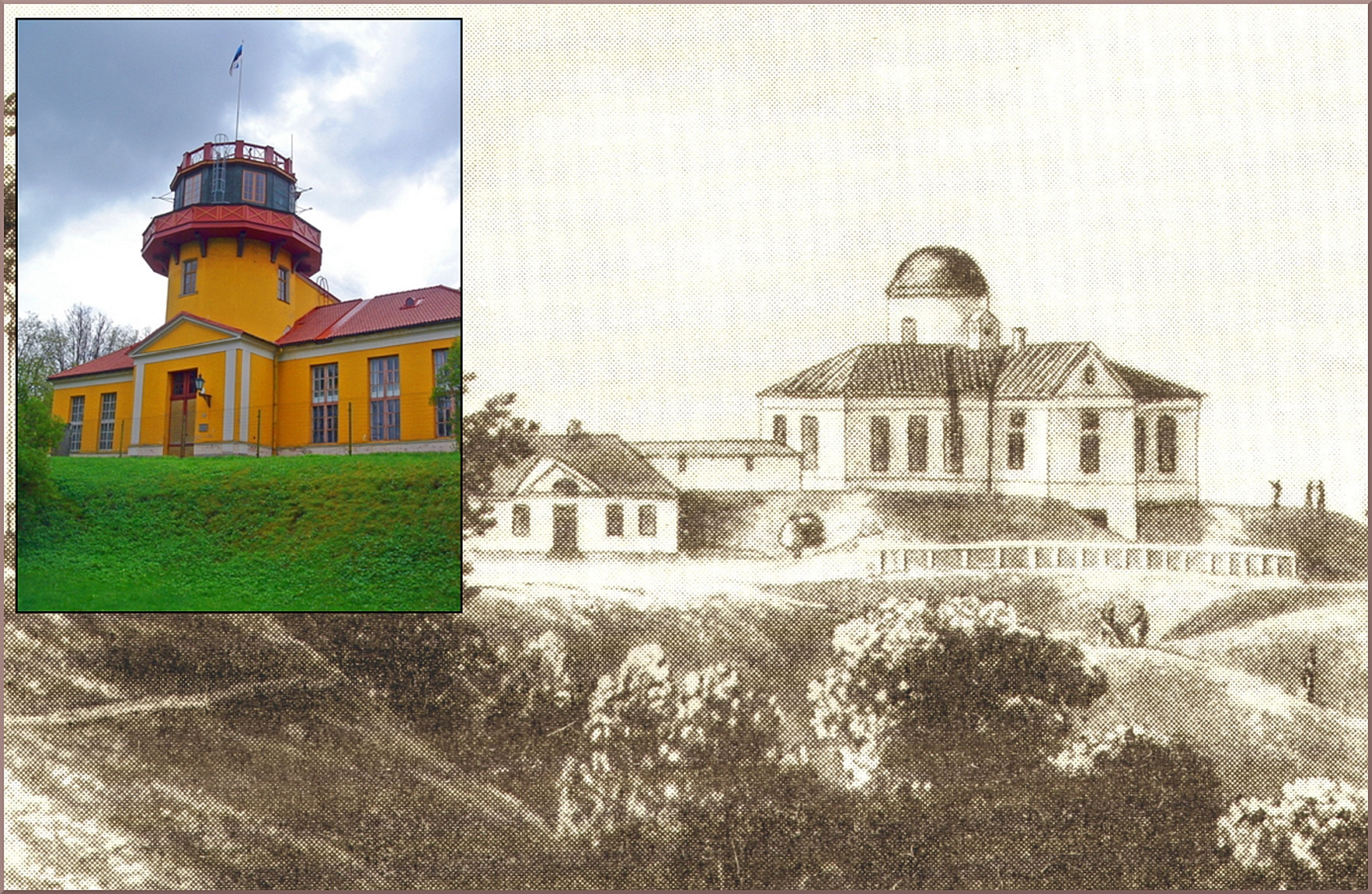

Рис. 5. Обсерватория Дерпта - начальный пункт измерения Струве

Проект Балтийского участка Русской дуги меридиана возник у В. Струве в 1812 г., когда он еще был студентом Дерптского университета, и обнаружил, что между Дунаем и Лапландией, на протяжении более 20°, меридиан Дерптской обсерватории проходит через места, немного возвышающиеся над уровнем моря, где отклонение отвесной линии весьма незначительно и местность чрезвычайно выгодна для измерения большой меридианной дуги. В ходе рекогносцировки территории Лифляндии Струве измерил небольшое основание с помощью деревянных шестов и несколько треугольников, между колокольнями и возвышенностями, на которых очень часто визировал на отдельно стоящие деревья, и убедился в возможности проложения ряда треугольников через всю губернию по направлению Дерптского меридиана. В 1813 г. Лифляндское Экономическое Общество предложило В. Струве сделать астрономо-тригонометрическую съемку всей страны для составления общей карты Лифляндии. Триангуляция Лифляндии стала основой проектирования точек, удобных для тригонометрических станций вдоль Дерптского меридиана между границей Эстляндии и Двиной. В 1819 г. В. Струве предложил Совету Дерптского Университета воспользоваться главнейшими станциями этой съемки для измерения дуги меридиана в 3°35', заключающейся между островом Гогландом в Финском заливе и городом Якобштадтом в Курляндии (Балтийская Дуга). Проект был представлен на высочайшее утверждение императору Александру I, который благосклонно пожаловал необходимую сумму для покупки инструментов в Мюнхене. В 1821 г. была произведена рекогносцировка станций, лежащих к югу от острова Гогланда и тщательное исследование возможности продолжения треугольников через Финский залив, по территории Финляндии на север.

Измерение дуги меридиана между Гогландом и Якобштадтом стало началом великого градусного измерения Русской дуги меридиана. Наблюдения выполнял сам Струве и его коллеги. Измерения углов треугольников начались в 1822 году общепринятым методом повторений, однако, в связи с серьёзными систематическими ошибками в измерениях, с 1823 года Струве начинает измерение горизонтальных углов своим новым, более точным способом многократного измерения.

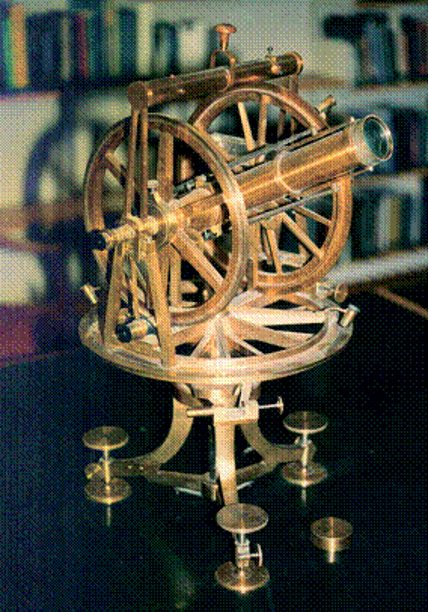

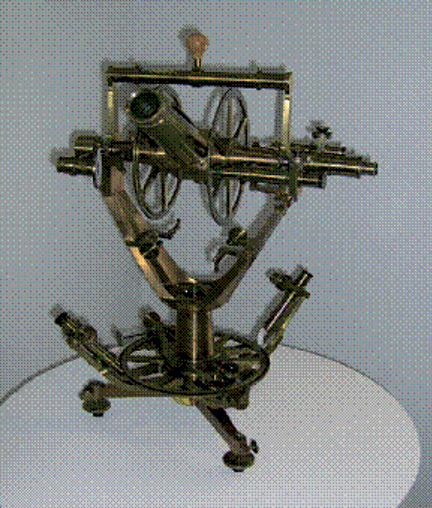

Фото 3. Универсальный инструмент Райхенбаха

Астрономические определения широт и азимутов на основных точках проходили летом 1826 года, а в начале 1829 года - в Дерптской обсерватории. Для определения широт использовались пассажный инструмент Доллонда из Дерптского университета, вращавшийся в первом вертикале, а также 2 вертикальных круга Рейхенбаха-Эртеля, выставлявшихся по линии одного меридиана. Азимуты на соседние пункты измерялись тем же универсальным инструментом Рейхенбаха.

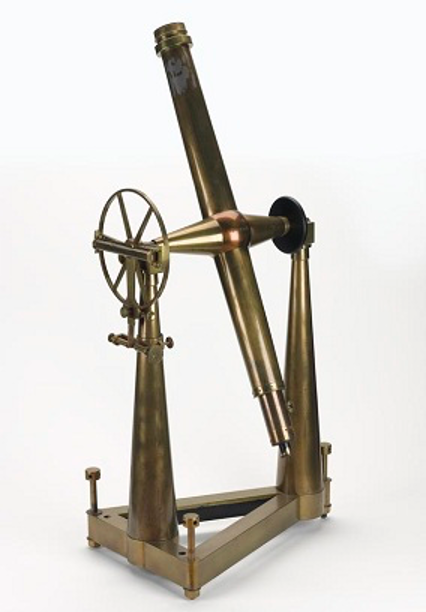

Фото 4. Пассажный инструмент Доллонда

Конструкцию базисного прибора (туаза) Струве разработал сам, а изготовил его мастер из Дерпта. В 1827 году было выполнено измерение базисной линии Катко-Войбифер.

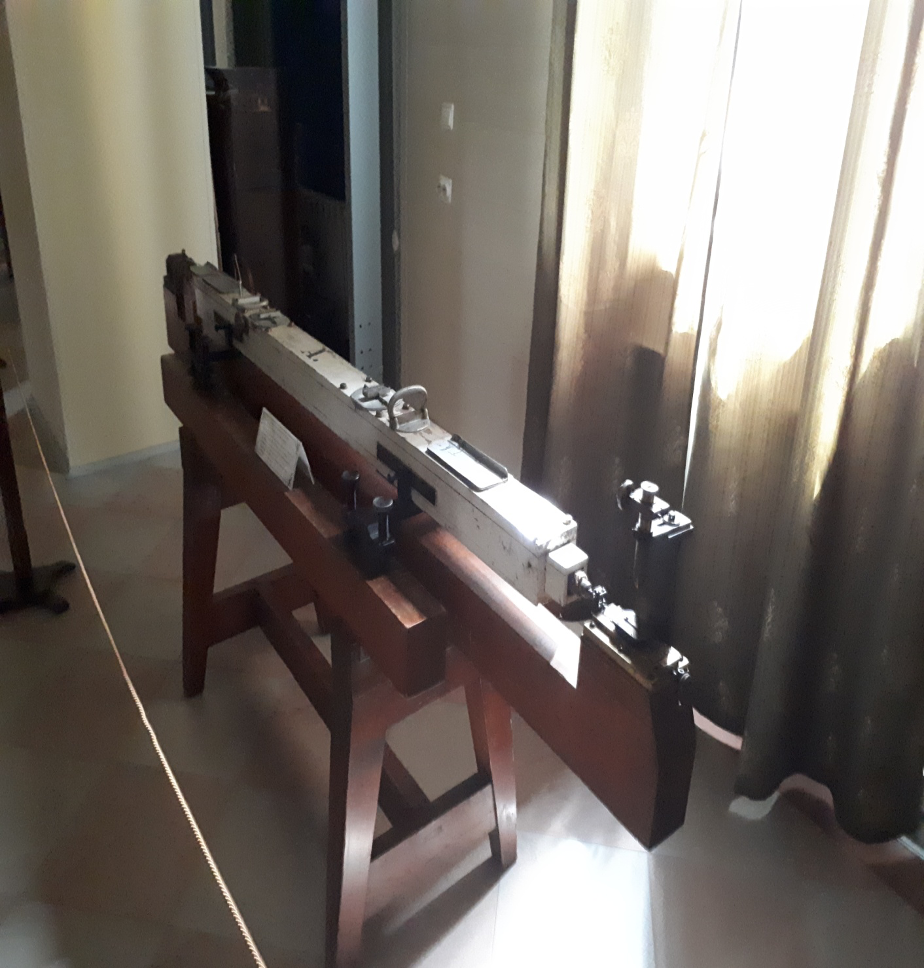

Фото 5. Модель базисного прибора Струве (туаз) в музее Пулковской обсерватории

Особенностью заложения пунктов Дуги Балтийского сегмента, является то, что почти четверть из них (7 из 31) были размещены на подходящих каменных зданиях (Тартуская обсерватория, церкви, замки), что было нормальной практикой того времени. Концы базисов и конечные основные пункты сегмента обозначены надёжно заложенными в кирпич и гранит металлическими стержнями. Знаки остальных пунктов представляли собой крепкие пирамиды из брусьев и брёвен, а центры пунктов обозначались гвоздём с перекрестием. В то время никто в России, кроме геодезистов Теннера, не закладывал пункты фундаментально, так как сроки проведения работ были сжатыми, финансирование скудным, а триангуляция считалась разовым мероприятием, проводимым с чисто научной целью.

c) Литовский и Подольско-Волынский сегмент Дуги меридиана

Генералу К. Теннеру, назначенному начальником тригонометрической и топографической съемки: в 1816 г. в Виленской губернии; в 1822 г. в Курляндской губернии; в 1825 г. в Гродненской и Минской губерниях, пришла мысль воспользоваться главными треугольниками своих съемок, лежащими по направлению меридиана Виленской обсерватории, для измерения Литовской дуги меридиана. Проект был одобрен князем Волконским, начальником Главного Штаба его величества и Теннер приступил к его исполнению. С начала 1816 года и до конца 1849 года под командованием и при личном участии Карла Теннера триангуляционные сети были проложены во всех губерниях от Западной Двины до дельты Дуная. Это делалось с чисто практической целью - создание обоснования для топографически карт необходимых для обеспечения армии. Измерение дуги меридиана, выполняемое параллельно основной работе, было личной инициативой Теннера. Он занимался градусным измерением без дополнительного финансирования и только тогда, когда оно не мешало основной деятельности. Геодезическая часть градусного измерения выполнялась как часть общей погубернской триангуляции, путём построения одного из рядов треугольников 1 класса вдоль меридиана.

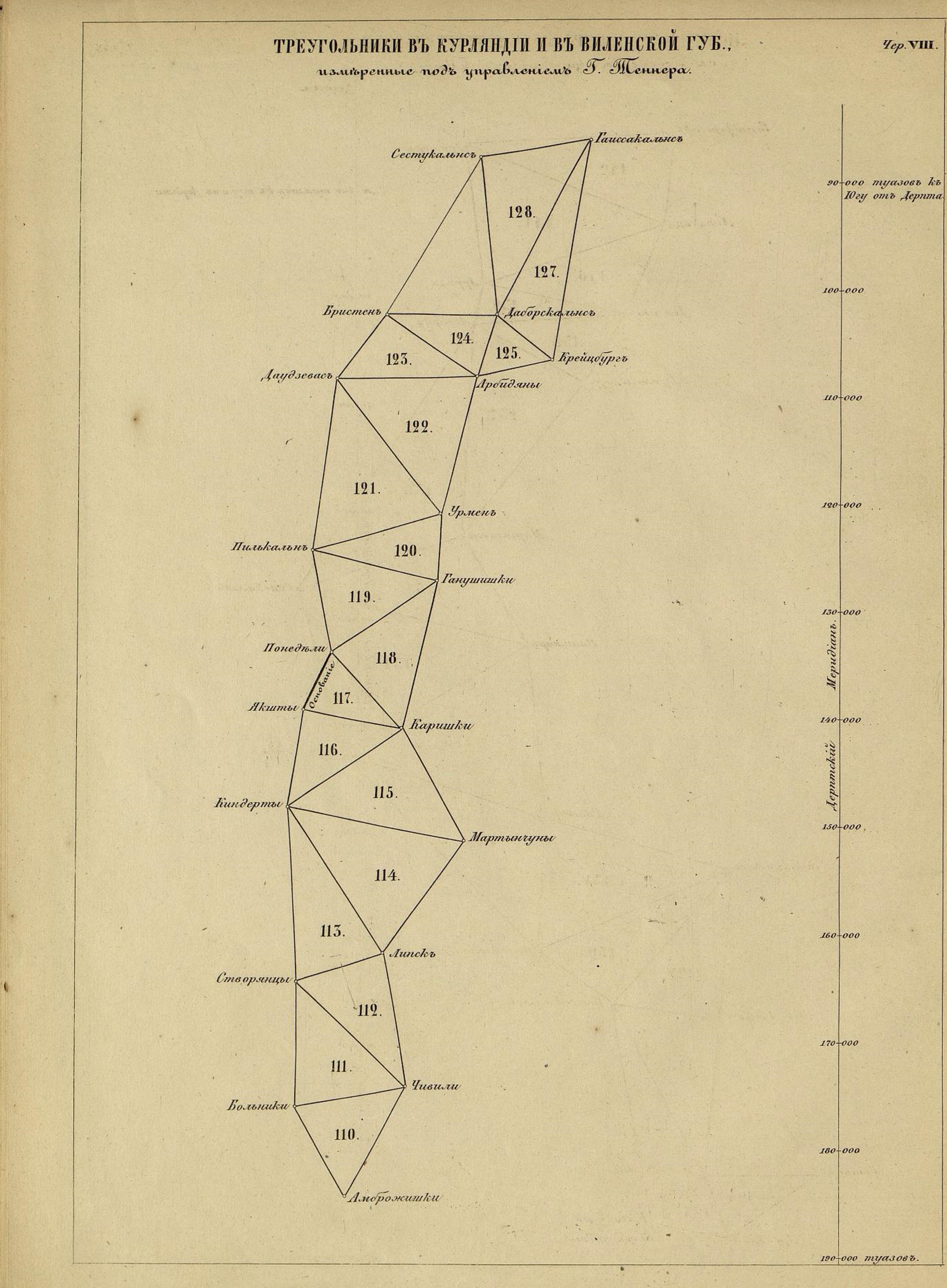

Рис. 6. Треугольники Теннера в Курляндии и Виленской губернии

Измерения на Литовском и Подольско-Волынском сегментах проводились с 1816 по 1839 годы лично Карлом Теннером и подчинёнными ему военными геодезистами, в том числе Иосифом Ходзько. Основным препятствием для измерения углов треугольников на этих сегментах были обширные леса, располагавшиеся на слабохолмистом рельефе, поэтому приходилось строить высокие знаки со столиками для инструментов. Большинство деревянных сигналов из бревен были выше 20 метров. Для достижения необходимой точности измерений с высоких, нестабильных сигналов геодезисты Теннера проводили многократные (до 40 снятий отчётов) измерения углов.

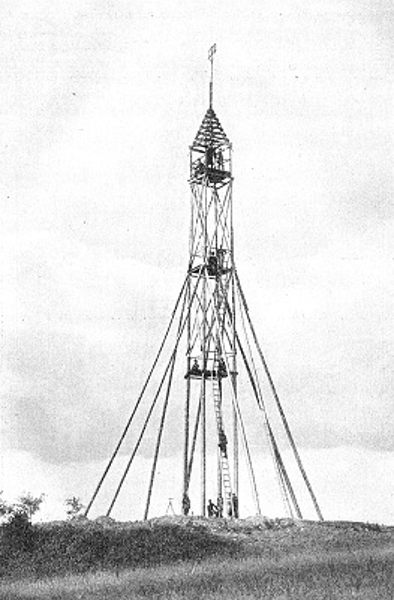

Фото 6. Типичный сигнал на дуге Теннера

Рис. 7. Наблюдения на сигнале Теннера с помощью повторительного круга соседних пунктов

Измерения проводились зачастую технологически устаревшими приборами с низкой точностью, т.к. проводить измерения новыми приборами с высокой чувствительностью на покачивающихся сигналах было невозможно. Для измерения горизонтальных и вертикальных углов использовались повторительный круг Троутона, универсальный инструмент и астрономический теодолит Эртеля.

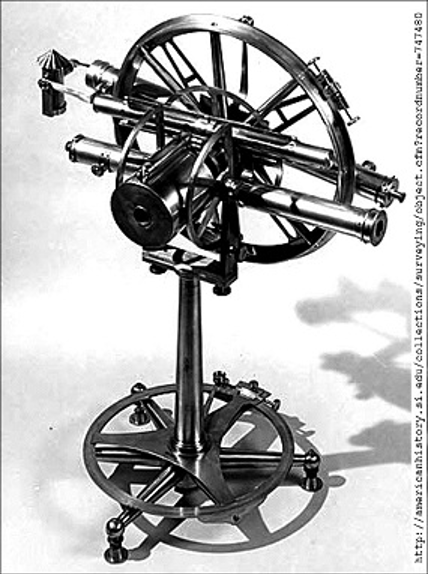

Фото 7. Повторительный круг Троутона

Для измерения базисных линий использовался 2-саженный перекладной жезл и накладной уровень. Он также был технологически устаревшим, однако Теннер изучив и усовершенствовав его, вводом многочисленных поправок, достиг высокой точности измерения длин базисных линий.

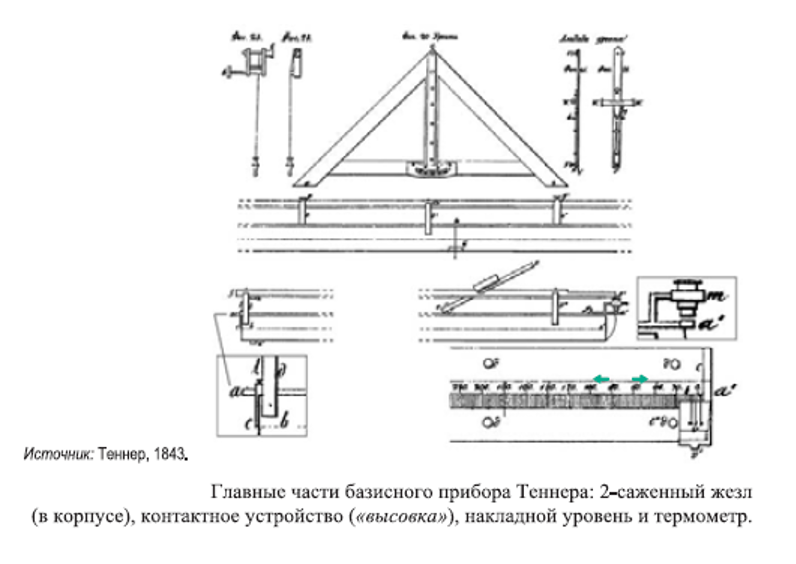

Рис. 8. Главные части прибора Теннера

Астрономические измерения на основных астрономических пунктах проводились по несколько раз. Наблюдение выполнялись пассажным инструментом с длиной трубы почти 2 метра, вертикальным кругом высокой точности и астрономическим теодолитом. Азимуты наблюдались универсальным инструментом Эртеля. В 1852 году, по решению Струве, проведено повторное измерение азимутов универсальным инструментом и меридианным кругом, оба инструмента – Репсольда.

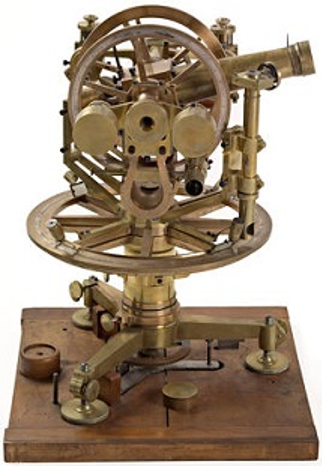

Фото 8. Универсальный инструмент Репсольда

Особенностью работ Теннера на сегментах Дуги, является его способ заложения центров пунктов, в том числе на концах базисных линий. Центры представляли собой каменную или кирпичную кладку с известняковым раствором. В середине кладки находился каменный куб с отверстием сверху, в который заливался свинец, а на его поверхности вычерчивался крест. Сверху куб прикрывался кирпичами, а каменная кладка продолжалась до поверхности земли. Карл Теннер первым в России стал относиться к триангуляции не как к разовому мероприятию, и фундаментально закладывал пункты, что обеспечило их долговечность.

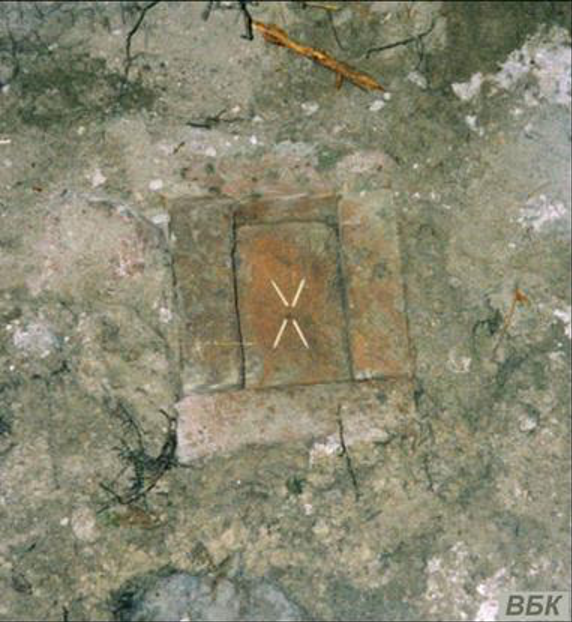

Фото 9. Центр пункта Чекуцк на территории Беларуси

В январе 1828 г. К. Теннер приехал в Дерпт к В. Струве для того, чтобы наметить практические шаги по соединению Балтийской и Литовской дуг в одну – Русскую дугу меридиана. Проект соединения двух частных дуг предполагал:
а) сравнение нормальных мер, служивших для измерения оснований на Литовской - Теннера и Балтийской – Струве, дугах;
б) соединение треугольников обоих дуг;
в) соединение небесных дуг.
Соединение независимых градусных измерений Струве и Теннера в одну дугу меридиана было сделано на пункте «Якобштадт» (совр. «Екабпилс»).

Хотя Теннер не наблюдал Якобштадт, Струве выбрал именно его в качестве пункта связи обоих сегментов и выполнил соответствующие вычисления. Вследствие этого пункт Бристен в 32 км от Якобштадта из конечного астрономического пункта Литовского сегмента превратился в рядовой пункт Дуги.

d) Лапландский сегмент. От Торнеа до Стуоройви

Следующим этапом стало измерение Русской дуги по направлению Дерптского меридиана через Финляндию до Торнеа. Такое продолжение было обусловлено тем, что на для повышения точности вычисления вероятнейших размеров и коэффициента сжатия Земли, необходимо иметь измерения, близкие к полюсу. Кроме того, Струве хотел уточнить результаты двух измерений Лапландской дуги, выполненных: в 1735 - 1737 гг. – Мопертюи, на протяжении одного градуса, между Торнеа и Киттисом, и в 1801-1803 гг. - геометрами Стокгольмской Академии на протяжении l°37', между Малерном и Патаварою, которые дали значительную разность в длине одного градуса. В 1830 г. Струве представил князю Ливену, тогдашнему министру народного просвещения, проект продолжения Русской дуги через Финляндию. Проект был одобрен императором, который пожаловал для производства работ, на десять лет кряду, по три тысячи рублей серебром в год. Измерение дуги меридиана в Лапландии было частью замысла Струве довести триангуляцию «до тех мест, где кончится твёрдая земля сей части света» - до мыса Нордкап.

В соответствии с планом Струве о продлении Балтийской дуги на север через Финский залив, измерения на территории Финляндии начались в 1830 году и продолжались вплоть до 1845, с повторными измерениями в 1851 – 1852 годах. Непосредственно полевые работы по триангуляции на территории Финляндии Струве возложил на офицеров, слушавших у него курсы астрономии и геодезии – на штабс-капитана Розениуса и поручика Оберга, а впоследствии, после кончины Розениуса - и на поручика Мелана. Дальнейшее продолжение триангуляционной цепи на север выполнил астроном Вольдштедт, под руководством астронома Саблера.

Рекогносцировка финских треугольников началась в 1830 году. Для измерения углов треугольников Струве предоставил 13-дюймовые универсальные инструменты Рейхенбаха и Эртеля. Измерения начались в 1832 году. Несмотря на обилие лесов, высота холмов Финляндии позволяла почти везде наводить инструменты на сигналы со штатива на земле. Сигналы представляли собой большие вехи из брёвен с выступающим центральным столбом.

Для измерения длин базисных сторон Струве использовал свой разработанный базисный прибор (туаз).

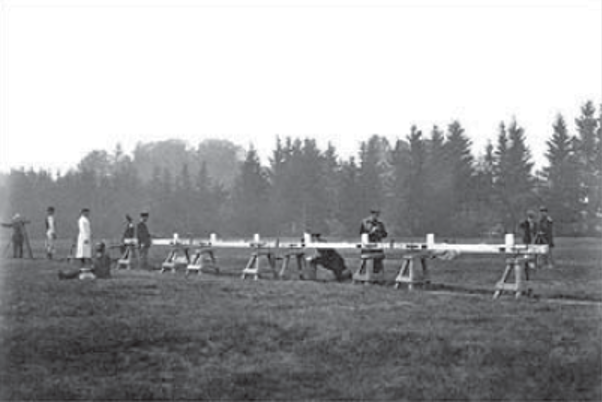

Фото. 10. Учебное измерение базиса прибором Струве. Фото из альбома 1869 года. Этим прибором измерялись оба базиса на Финляндском сегменте Дуги.

Астрономические наблюдения выполнялись на универсальном инструменте Эртеля, меридианном круге Репсольда и пассажном инструменте пулковского механика Брауэра.

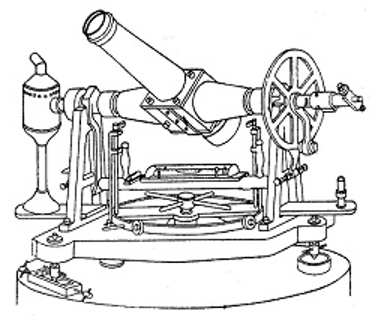

Рис. 9. Инструмент Брауэра

Полевые работы на Лапландской дуге велись с 1846 по 1852 год под руководством Нильса Хаквина Зеландера. Они шли трудно, потому что пришлось уменьшать размеры изначально больших намеченных сторон треугольников. Также Зеландером было принято решение отказаться от использования гелиотропов – солнечных зеркал для наведения на удалённые пункты.

Горизонтальные углы треугольников измерялись 12-дюймовым теодолитом Литтмана на штативе. Астрономические определения широты по Полярной звезде, а также измерение вертикальных углов выполнены на универсальном и пассажном инструментах Репсольда. Углы наблюдал лейтенант флота Скогман, а астрономические наблюдения выполняли Зеландер и его коллега профессор Агард.

Базисная линия на берегу реки Торнеа-эльв была измерена Зеландером вместе с астрономами Пулковской обсерватории Линдгагеном и Вагнером с помощью прибора Струве. Сигналы представляли собой вертикально укреплённые брёвна-вехи, зачастую с обкладкой из камней.

Фото 11. Пункт ЮНЕСКО Стуоройви (справа)

Обработка измерений выполнена Зеландером и Агардом в 1852 – 1855 годах и завершена Линдгагеном и Струве в Пулково в 1854 – 1856 годах.

e) Бессарабский сегмент Дуги меридиана

В 1844 г. генерал-адъютант граф Берг пригласил Теннера приехать в Петербург, с целью определения мер для продолжения Русской дуги на юг. Составленный проект был утвержден императором и содержал следующие работы:

Благодаря отсутствию высоких лесов и слабой холмистости рельефа измерения на этом сегменте шли без особых затруднений и были выполнены довольно быстро – с 1846 по 1849 год. Управляющим полевыми работами был назначен поручик Наперсников, а генерал-лейтенант Теннер, ежегодно приезжал на контроль. Назначение треугольников 1 класса, кроме создания сети для топографической съёмки, состояло в доведении российского градусного измерения до реки Дунай близ Измаила.

Для измерения углов использовались инструменты Эртеля: 8-дюймовый повторительный теодолит для горизонтальных углов и 12-дюймовый астрономический теодолит - для вертикальных

Фото 12. Теодолит Эртеля

Для астрономических наблюдений использовались универсальный инструмент Эртеля, принадлежавший Пулковской обсерватории, и 2-футовая пассажная труба, а также инструменты Репсольда при повторных наблюдениях в 1852 году - инструменты Репсольда.

Измерения базисных линий и закладка пунктов проходили аналогично Литовскому и Подольско-Волынскому сегментам. На конечном пункте «Старо-Некрасовка» в 1858 году по инициативе Струве, в целях увековечивания Русско-Скандинавского градусного измерения, установлен памятник – пирамида высотой 3,5 метра с государственным гербом и надписями об измерении.

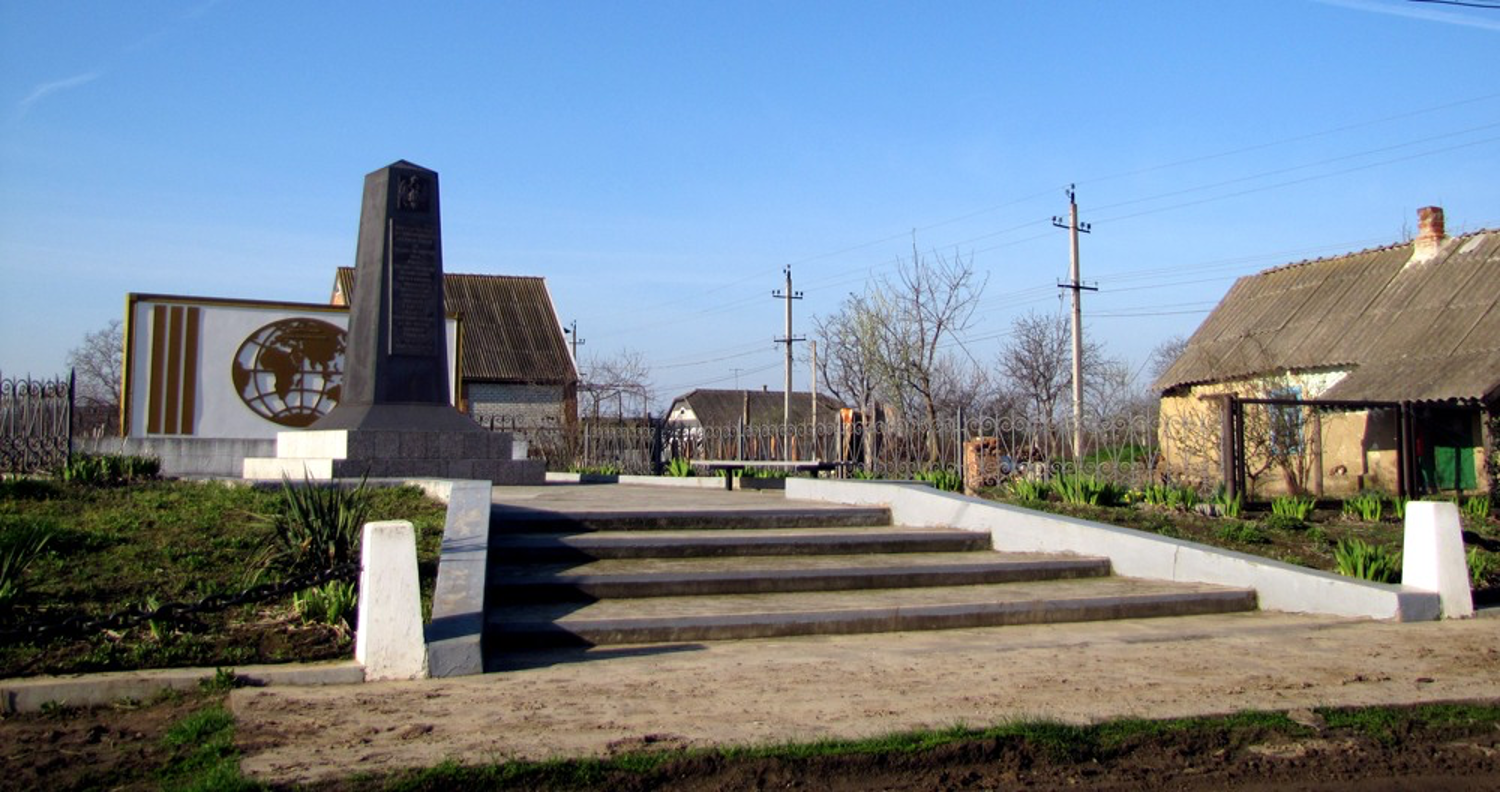

Фото 13. Памятник градусному измерению на конечном пункте Старо-Некрасовка «Геодезической Дуги Струве»

d) Финмаркенский сегмент Дуги меридиана

Продолжение на север Русской дуги меридиана было проведено при содействии скандинавских соседей (Швеции и Норвегии). По поручению Академии наук В. Струве в 1844 г. прибыл в Стокгольм для переговоров с королем Оскаром о содействии ученых в Швеции и Норвегии в продолжении измерения дуги на север. Итогом совещания с членами Академии, бароном Вреде, адъютантом короля, и Зеландером, директором Стокгольмской обсерватории, стал предварительный проект, представленный на одобрение Стокгольмской Академии и далее королю Оскару I.

Рис. 10. Пункт Фугленес (Норвегия)

Струве хотел использовать уже измеренную в 1801 – 1803 годах Шведскую дугу меридиана Сванберга, присоединившись к ней в Торнеа, и продолжить её дальше, через норвежский Финмаркен. Эта задумка получила одобрение короля Норвегии Оскара I и стала совместным русско-норвежским проектом в научном и финансовом плане. Однако по результатам рекогносцировки шведских и норвежских геодезистов стало ясно, что измерения Сванберга использовать невозможно. Был выдвинут проект новой цепи треугольников от Торнеа до Каутокейно в Норвегии.

Фото 14. Король Норвегии Оскар I

В 1845 г., вследствие предложения Государственных Советов Швеции и Норвегии, для подробного исследования местности были образованы две комиссии: одна шведская, состоявшая из Вреде, Зеландера и лейтенанта Лилиенэка, другая норвежская - под председательством директора Обсерватории в Христиании и начальником географических работ в Норвегии Ганстеном. С норвежской стороны рекогносцировкой занимались два инженерных офицера, Клауман и Лунд, которые, участвуя в съемке берегов Финмаркена, ознакомились уже с этой местностью.

Шведская комиссия исследовала местность, начиная от Торнеа, по направлению к северу, а норвежская, начиная от Нордкапа по направлению к югу. Они должны были сойтись в окрестностях Каутокейнской кирки, находящейся в норвежских владениях, недалеко от границ Финляндского Лампоркена.

Результатом рекогносцировки стало не только удостоверение в возможности проведения упомянутых тригонометрических работ, но и предварительный выбор станций для треугольников. Мыс Нордкап на острове Магер-э был уже соединен посредством треугольников прежней береговой съемки с городом Гаммерфестом на острове Квал-э. При новой рекогносцировке было принято решение принять Фугленес близ Гаммерфеста за северную конечную точку всей Русско-Скандинавской Дуги, т.к. Нордкап, возвышающийся на 122 туаза над уровнем моря, в летнее время обыкновенно покрыт густым туманом, что затрудняло астрономические наблюдения.

Рис. 11. Финмаркен. Карта с участком самой северной части градусных измерений

По окончании удачной рекогносцировки, доказавшей полную возможность продолжения Дуги меридиана на север, были сделаны надлежащие распоряжения со стороны правительств обоих королевств.

Фото 15. Кристофер Ханстен

Вот что пишет в своей записке, переданной Академии Наук, Зеландер: «Королевская Академия, в ее проекте о продолжении измерения меридианной дуги в Лапландии, представленном Его Величеству Королю, обратила внимание Е. В. на одно обстоятельство, а именно: что при этом измерении можно будет без больших издержек содействовать решению вопроса о постепенном возвышении шведского материка над уровнем моря, или о постепенном понижении морского уровня. Для этой цели следовало бы, вместе с измерением горизонтальных углов, производить также тригонометрическую нивелировку между Гапарандою и Альтеном. Эта нивелировка привела бы к определению разности высот между уровнями Балтийского и Ледовитого моря, и разности высот между станциями…».

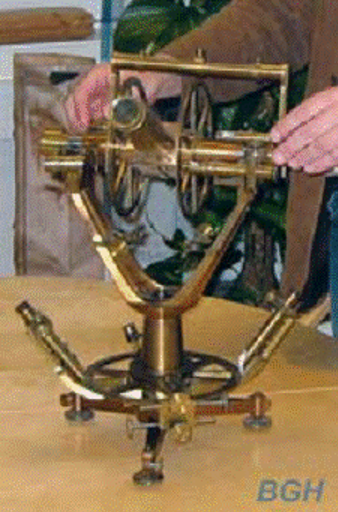

Фото 16. Универсальный инструмент Репсольда

Последующая рекогносцировка показала, что для создания непрерывной триангуляционной цепи, которая простиралась бы от Фугленеса около Хаммерфеста на крайнем севере до Старо-Некрасовки на юге на протяжении более 2800 км, образуя Дугу приблизительно в 25º20' вдоль Дерптского меридиана имеется много благоприятных факторов, включая: условия местности, наличие современных приборов, плотное международное сотрудничество и взаимодействие, обеспеченное доверием, которое оказывали руководители измерений на территории Швеции и Норвегии, благосклонное покровительство и финансовое обеспечение монархов трех стран.

Полевые измерения на Финмаркенском сегменте велись в 1845 – 1847 годах и дополнительно в 1850 году. Общее руководство работами, инструктаж и выбор инструментов вёл Кристофер Ханстен – выдающийся учёный-геофизик и астроном. По его рекомендациям к работе подключены опытные инженерные поручики Клоуман и Лунд. В 1845 году они выполнили обследование местности и начали проведение триангуляции с построением сигналов. Клоуман выполнял измерения углов треугольников и закончив работу в 1847 году. В 1850 году он с астрономом Пулковской обсерватории Линдгагеном с помощью прибора Струве измерил Альтенский базис и треугольники базисной сети. Астрономические наблюдения на крайней точке Дуги – Фугленесе, выполнил Линдгаген.

Финмаркенская дуга являлась самым северным градусным измерением до начала 20 века. Полевые работы проходили в невероятно сложных условиях: суровый климат и непогода, бездорожье, значительная высота горных вершин, на которых закреплялись пункты. Центры пунктов закреплялись отверстиями или штырями в скале. Сигналы представляли собой высокие шесты из тонких брёвен с полубочонками на них. Укреплялись шесты над центром пункта каменными пирамидами.

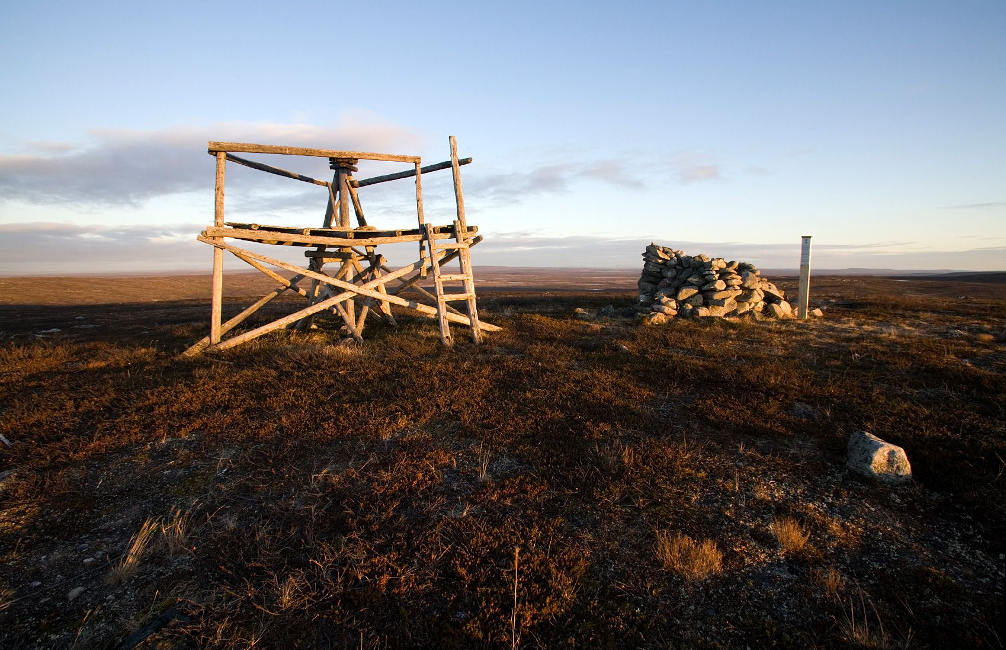

Фото 17. Каменная пирамида пункта Лохдициокки на Финмаркенском сегменте

Углы треугольников измерялись лёгким переносным универсальным инструментом Репсольда со штатива. Работы шли в ускоренном темпе из-за переменчивой погоды, что повлияло на качество измерений.

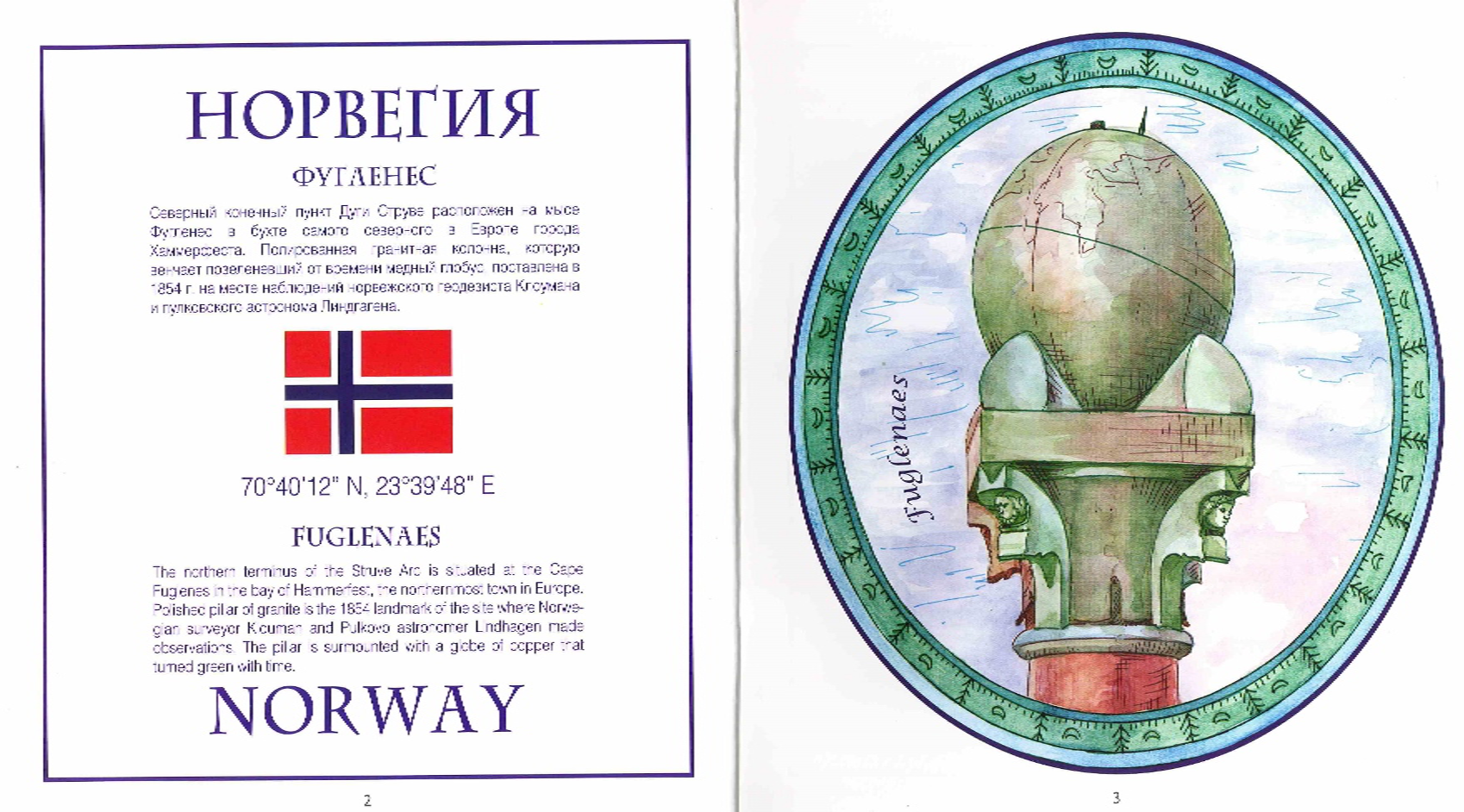

Фото 18. Пункт Фугленес – северный конечный пункт Дуги меридиана

На конечном пункте дуги Фугленес азимуты измерялись универсальным инструментом Эртеля, широта определялись вертикальным кругом Репсольда и пассажным инструментом Брауэра. Работы проводились в 1850 году.

В 1854 году по предложению Струве, для увековечивания конечного пункта Русско-Скандинавского градусного измерения, на месте временной обсерватории пункта Фугленес была воздвигнута мемориальная колонна, выполненная по проекту архитектора Ханно. Обелиск по праву считается самым красивым объектом Дуги Струве.

Фото 19. Участники заседания МКК ГДС на пункте Дуги Струве

Сегодня дуга проходит через территории десяти стран. Каждая страна, в соответствии с документами ЮНЕСКО, в т.ч. с материалами номинации № 1187 «Геодезическая дуга Струве», продолжают работы не только по сохранению пунктов, вошедших в номинацию, но и по своим планам не прекращают поиски и восстановление других пунктов Русско-Скандинавской дуги меридиана. Эта деятельность неразрывно связана и с популяризацией объектов Всемирного наследия, входящих в номинацию памятника «Геодезическая Дуга Струве».
